В системах очистки промышленных газов надежность компонентов управления потоком напрямую влияет на время безотказной работы системы, безопасность и соответствие нормативным требованиям. Эксцентриковый дроссельный клапан стал предпочтительным решением для применений, требующих частой эксплуатации и плотного уплотнения, особенно в системах регенеративной термической окислительной обработки (RTO) и других систем очистки летучих органических соединений (ЛОС). В этой статье рассматриваетсяЭксцентриковый клапан-бабочкаот Львцюань, изучая принципы его проектирования, эксплуатационные преимущества и инженерные решения, которые делают его подходящим для сложных промышленных условий. Мы рассматриваем эксцентричную конструкцию клапана, пневматический привод, характеристики уплотнения и области применения, в которых он превосходит традиционные конструкции клапанов.
Эффективное функционирование систем очистки летучих органических соединений (ЛОС) — будь то термические окислители, каталитические окислители или установки адсорбционного восстановления — зависит от точного контроля потока. Клапаны в этих системах не являются статичными компонентами; они открываются и закрываются тысячи раз в год, часто при высоких температурах, агрессивных условиях или при различных перепадах давления.
Традиционные поворотные затворы, хотя и экономически эффективны для общих целей, часто не справляются с высокими требованиями к выбросам летучих органических соединений. Их герметичность со временем ухудшается, а уровень утечек может поставить под угрозу производительность системы или нарушить экологические нормы. Эксцентриковый дроссельный клапан устраняет эти ограничения благодаря конструкции, которая сводит к минимуму трение и износ, обеспечивая при этом более плотное уплотнение.
Компания Lvquan по охране окружающей среды Engineering Technology Co., Ltd.занимается разработкой и производством оборудования для очистки ЛОС уже более десяти лет. Компания, базирующаяся в Янчжоу, провинция Цзянсу, имеет множество патентов, в том числе патенты на высокотехнологичные изобретения, и обслуживает самые разные отрасли: от автомобилестроения и нанесения покрытий на рулонные покрытия до фармацевтики и полиграфии. ИхЭксцентриковый клапан-бабочкаспециально разработан для применений, требующих частой циклической работы и высокой герметичности, таких как впускные и выпускные клапаны трехкамерных или многокамерных систем RTO с большим объемом воздуха. В этой статье представлен подробный обзор конструкции, характеристик и эксплуатационных особенностей клапана, которые делают его практическим выбором для промышленных инженеров и руководителей предприятий.
Ниже приведены основные характеристики и конструктивные особенности устройства.Эксцентриковый клапан-бабочкаотЛьвцюань.
| Параметр | Подробности |
| Название продукта | Эксцентриковый клапан-бабочка |
| Тип клапана | Эксцентриковый дроссельный клапан (двойной шатун, смещенный от центра диск) |
| Активация | Пневматический (с приводом от сжатого воздуха) |
| Ключевое приложение | Впускные/выпускные клапаны для систем RTO с большим объемом воздуха (3-камерные, многокамерные) |
| Первичные отрасли промышленности | Очистка ЛОС, химическая обработка, очистка воды, промышленные выхлопные системы |
| Особенности конструкции | Двойная соединительная тяга, эксцентриковый вал, ограничитель хода диска. |
| Ключевое преимущество | Низкая скорость утечки, снижение трения и износа, улучшенные характеристики уплотнения. |
| Эксплуатационные характеристики | Быстрое переключение, короткое время в пути, низкий уровень шума, гибкая работа. |
| Обслуживание | Простая конструкция, простота в обслуживании, материал уплотнительного кольца настраивается по индивидуальному заказу. |
| Ограничения | Не подходит для применения в средах с агрессивными, липкими или гранулированными пылевидными жидкостями; во взрывоопасных зонах требуется взрывозащищенная обработка |
Чтобы понять, почему эксцентриковый дроссельный клапан превосходит традиционные конструкции, полезно взглянуть на то, как работает стандартный дроссельный клапан, а также на то, в чем он терпит неудачу.
В стандартном концентрическом дроссельном затворе диск вращается вокруг центральной оси, совмещенной с центром трубы. Уплотняющие поверхности диска и седла трутся друг о друга во время вращения, вызывая трение, которое постепенно изнашивает уплотнение и увеличивает интенсивность утечек. Со временем это трение также увеличивает крутящий момент, необходимый для работы клапана, создавая дополнительную нагрузку на приводы.
Эксцентриковый дроссельный клапан решает эту проблему, располагая диск со смещением от центра относительно уплотнительной поверхности корпуса клапана. Это означает, что диск не трется о уплотнение во время вращения — он вступает в контакт только в полностью закрытом положении. Результатом является значительно меньшее трение, уменьшение износа уплотнительных поверхностей и более плотное закрытие.
ЛьвцюаньЭксцентриковый дроссельный клапан компании идет еще дальше благодаря механизму с двойным шатуном. Диск клапана и эксцентриковый вал соединены двойными шатунами, сзади закреплен ограничительный стержень для управления ходом диска. Такая механическая конструкция обеспечивает точную и повторяемую работу даже после тысяч циклов, что критически важно для систем RTO, которые могут переключать клапаны несколько раз в минуту.
The Эксцентриковый клапан-бабочкаотЛьвцюаньпредлагает несколько функций, которые делают его практичным выбором для промышленного применения, требующего надежного управления потоком.
Эксцентриковая конструкция в сочетании с уплотнительным кольцом, которое можно выбрать из различных материалов в зависимости от требований применения, обеспечивает очень низкий уровень утечек. Для систем очистки ЛОС это очень важно: утечки могут снизить эффективность уничтожения, увеличить эксплуатационные расходы и привести к несоблюдению нормативных требований.
Клапан приводится в движение сжатым воздухом, который приводит в движение вал клапана, управляя переключением шатуна тарелки клапана. Поворот на 90° от исходного положения завершает одно действие (от открытия до закрытия или от закрытия до открытия). Пневматический привод обеспечивает короткое время перемещения, низкий уровень шума и гибкость работы, позволяя клапану быстро реагировать на изменения требований системы.
Простая механическая конструкция клапана сводит к минимуму количество компонентов, которые могут выйти из строя. Это сокращает время и затраты, связанные с техническим обслуживанием, что является важным фактором для инженеров предприятий, которым необходимо минимизировать время простоя. Возможность выбора различных материалов уплотнительных колец также позволяет адаптировать клапан к конкретным условиям эксплуатации, не требуя полного изменения конструкции.
Двойной шатун и конструкция эксцентрикового вала значительно улучшают уплотнение по сравнению с обычными дроссельными затворами. Диск уплотняется только в полностью закрытом состоянии, что исключает износ, возникающий при постоянном трении во время вращения. Это продлевает срок службы клапана и снижает частоту замены уплотнений.
Эксцентриковый дроссельный клапан особенно хорошо подходит для применений, требующих сочетания плотного уплотнения и частой эксплуатации. Ключевые варианты использования включают в себя:

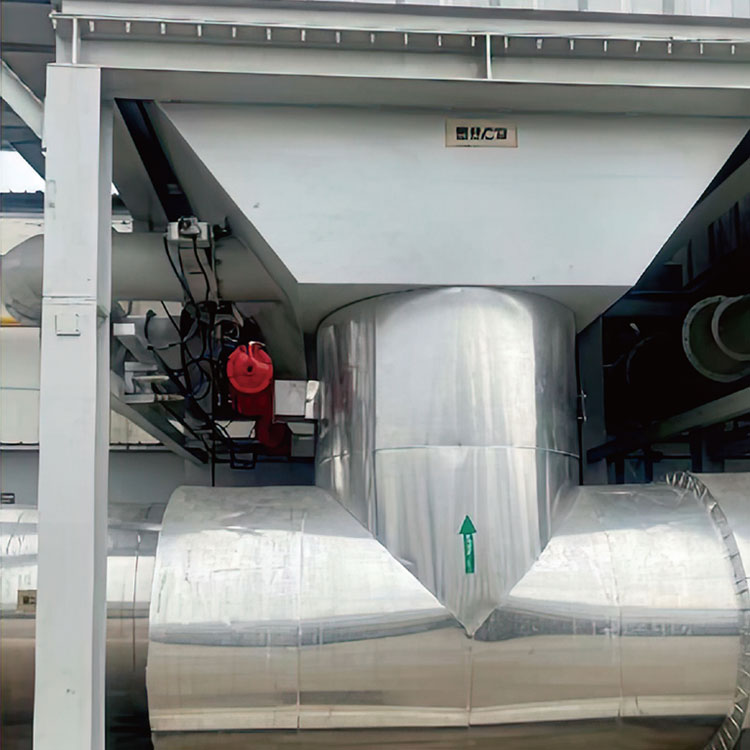

• Регенеративные термические окислители (РТО)– Используются в качестве впускных и выпускных клапанов для трехкамерных или многокамерных систем RTO с большим объемом воздуха. Эти клапаны неоднократно переключаются на направление технологического газа через нагретые керамические слои среды, что делает надежное уплотнение необходимым для эффективности системы.
• Системы очистки ЛОС– Применяется в системах адсорбции, сжигания и рекуперации, где низкая утечка имеет решающее значение для соблюдения ограничений на выбросы.
• Химическая и нефтехимическая переработка– Используется для регулирования расхода в трубопроводах с низким давлением, где требуется частое срабатывание.
• Водоочистные сооружения– Подходит для применений, требующих надежной герметизации в системах водоснабжения и водоотведения.
• Промышленные выхлопные системы– Применяются в качестве переключающих клапанов в установках очистки выхлопных газов, особенно там, где среда представляет собой чистый газ (не агрессивный, липкий и не содержащий гранулированной пыли).
Компания Lvquan по охране окружающей среды Engineering Technology Co., Ltd.Штаб-квартира компании находится в Гаою, Янчжоу, площадь завода составляет 9800 квадратных метров и имеется более 200 комплектов обрабатывающего оборудования. В компании работают 120 сотрудников, годовая производственная мощность составляет 100 миллионов юаней.
Компания имеет квалификацию двойного уровня в области проектирования и управления загрязнением окружающей среды провинции Цзянсу, признана высокотехнологичным предприятием провинции Цзянсу и имеет профессиональную подрядную квалификацию третьего уровня в области охраны окружающей среды.Львцюаньуспешно прошла системную сертификацию ISO 9001 и ISO 14001 и имеет 13 патентов на практические полезные модели и два патента на высокотехнологичные изобретения. Компания также является членом Промышленной ассоциации защиты окружающей среды провинции Цзянсу.
Освоив и адаптировав передовые зарубежные технологии адсорбции и сжигания,Львцюаньразработала продукцию, которая достигла передового уровня аналогичной продукции в Китае и постепенно заменила импортное оборудование во многих областях применения. Эта техническая основа отражена в конструкции и качестве изготовления эксцентрикового дроссельного затвора.
A: Эксцентриковая конструкция смещает диск от центра относительно уплотняющей поверхности, уменьшая трение и износ во время вращения. Это приводит к гораздо более плотному уплотнению, снижению скорости утечек и увеличению срока службы, что особенно важно в приложениях с частыми циклическими циклами.
А: Да. Эксцентриковый дроссельный клапан специально разработан для использования в качестве впускных и выпускных клапанов в трехкамерных и многокамерных системах RTO с большим объемом воздуха, где важны быстрое переключение и низкая утечка.
Ответ: Материал уплотнительного кольца можно выбрать в зависимости от требований применения.Львцюаньпредлагает различные варианты материалов для различных сред и температурных условий.
А:Львцюаньне рекомендует использовать клапан в средах с агрессивными, липкими или зернистыми пылевыми жидкостями, поскольку они могут повредить уплотнение или помешать работе клапана. Для таких применений могут потребоваться альтернативные материалы или конструкции клапанов.
The Эксцентриковый клапан-бабочкаотЛьвцюаньпредлагает надежное, производительное решение для промышленных приложений управления потоками, требующих частой циклической работы и плотного уплотнения. Его эксцентриковая конструкция, сочетающая двойной шатунный механизм, смещенный от центра диск и работу с низким коэффициентом трения, обеспечивает меньшую скорость утечек и увеличенный срок службы по сравнению с обычными дроссельными затворами. Эти характеристики делают его особенно подходящим для использования в системах RTO и другом оборудовании для очистки летучих органических соединений, где надежность клапана напрямую влияет на время безотказной работы системы и соответствие требованиям по выбросам. Если вы проектируете или модернизируете систему очистки ЛОС или вам нужен надежный компонент управления потоком для требовательных промышленных применений,контактЛьвцюаньсегодня. Команда инженеров может предоставить техническую консультацию, спецификации продукта и индивидуальные решения, адаптированные к вашей конкретной среде, температуре и условиям эксплуатации. Свяжитесь с нами через веб-сайт или по электронной почте, чтобы обсудить ваши требования и получить ценовое предложение.
